Описание продукта

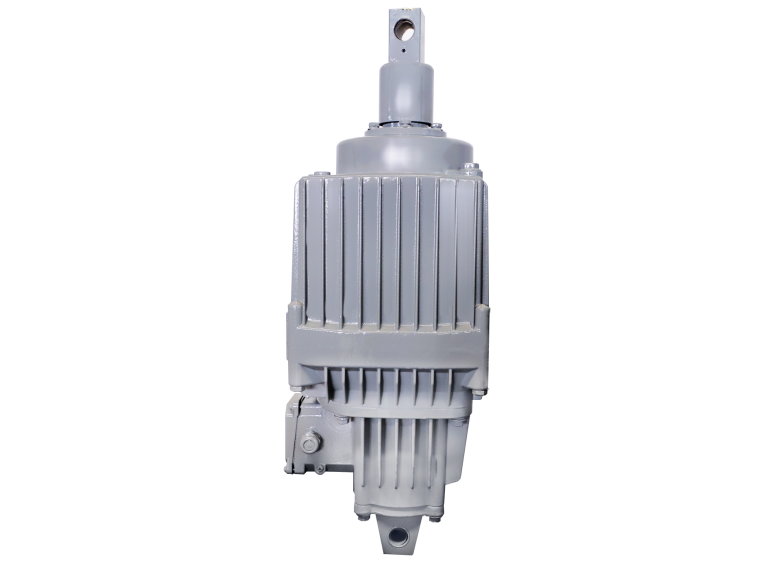

Электрогидравлический толкатель серии ED предназначен для работы от трехфазного переменного тока с номинальной частотой 50 Гц и номинальным напряжением 380 В (с подключением по схеме «звезда»). По запросу пользователя могут быть поставлены изделия с различными напряжениями (127 В~1140 В) и частотами (50 Гц/60 Гц), а также с возможностью подключения по схеме «треугольник». Изоляция двигателя соответствует классу F, а защитный уровень корпуса — IP65. толкатель в основном используется для управления и привода различных тормозов, зажимных устройств, клапанов, шлюзов и защитных устройств от ветра, а также может выступать в качестве исполнительного и силового управляющего устройства для других машин и механизмов.
Свойства продукта
| Модель | Номинальное усилие (Н) | Номинальный ход (мм) | Сила тормозной пружины (Н) | Сила тормозной пружины (Н) | Потребляемая мощность (Вт) | Номинальное напряжение (В) | Номинальный ток (А) | Максимальная рабочая частота (ц/ч) | Вес (кг) |
| Короткострочный актуатор | |||||||||
| Ed 23/5 | 220 | 50 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
| Ed 30/5 | 300 | 50 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
| Ed 50/6 | 500 | 60 | 460 | 50 | 330 | 380 | 1.42 | 2000 | 21 |
| Ed 80/6 | 800 | 60 | 750 | 50 | 450 | 380 | 1.44 | 2000 | 24 |
| Ed 121/6 | 1250 | 60 | 1200 | 50 | 450 | 380 | 1.44 | 2000 | 39 |
| Ed 201/6 | 2000 | 60 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
| Ed 301/6 | 3000 | 60 | 2700 | 50 | 550 | 380 | 1.52 | 1500 | 40 |
| Длиннострочный актуатор | |||||||||
| Ed 50/12 | 500 | 120 | 50 | 330 | 380 | 1.42 | 1200 | 26 | |
| Ed 80/12 | 800 | 120 | 50 | 450 | 380 | 1.44 | 1200 | 27 | |
| Ed 121/12 | 1250 | 120 | 50 | 450 | 380 | 1.44 | 1200 | 39 | |
| Ed 201/12 | 2000 | 120 | 50 | 450 | 380 | 1.45 | 1200 | 39 | |
| Ed 301/12 | 3000 | 120 | 50 | 550 | 380 | 1.52 | 900 | 40 | |
| Ed 630/12 | 6300 | 120 | 50 | 1100 | 380 | 2.4 | 630 | ||
Рабочие условия
Окружающая температура: -20°С ~ +50°С, используется гидравлическое масло DB-25. При температуре ниже -20°С применяется авиационное гидравлическое масло YH-10. Для масла YH-10 подогреватель не требуется, однако при использовании гидравлического масла DB-25 подогреватель необходим.
Продолжительная работа: S1, прерывистая работа: S3-60%.
Напряжение и частота: трехфазный переменный ток 380 В/50 Гц. Также мы можем поставить изделия с различными частотами и напряжениями. Для индивидуальных заказов свяжитесь с нами для консультации.
Двигатель: трехфазный асинхронный двигатель, соответствующий стандарту GB755-2008. Класс изоляции: F, класс электрозащиты: IP65.
Кабель: максимальное сечение проводников кабеля может достигать 4×2,5 мм².
Эффективные антикоррозионные изделия: предназначены для эксплуатации в средах с агрессивными средами и высоким относительным влажностью, где возможна конденсация. Двигатель оснащен стаотрами, пропитанными в вакууме, а покрытие выполнено с использованием специальной антикоррозионной краски. При необходимости компания может поставить антикоррозионные изделия по запросу.
