Описание продукции
1. Крепление накладок на тормозных колодках:
с помощью медных заклепок/быстросъемное (ненужное зачеркнуть).
2. Диапазон рабочих температур:от -40℃ до +60℃.
3. При заказе тормоза ТКП указывается расположение рычага ручного растормаживания :П-правое или Л-левое, если смотрешь со стороны катушки. Пример условного обозначения при заказе: ТКП-300-П( ТКП-300 спец. исполнения с рычагом справа).
4.Частота включений в час -720, не более.
Свойства продукта
| Тип тормоза | Режим работы ПВ,% | Тип электромагнита | Напряжение, В | Номинальный ход якоря, мм | Масса, кг | |||
| 25 | 40 | 60 | 100 | |||||
| Максимальный тормозной момент М мах, Н*м, не более | ||||||||
| TKП-100 | 20 | 16 | 8 | MП-101 | 110 B， | 1,2 | 15 | |
| 220 B | ||||||||
| TKП-200 | 157 | 122 | 53 | MП-201 | 2,0 | 40 | ||
| TKП-300 | 490 | 412 | 256 | 167 | MП-301 | 2,5 | 75 | |

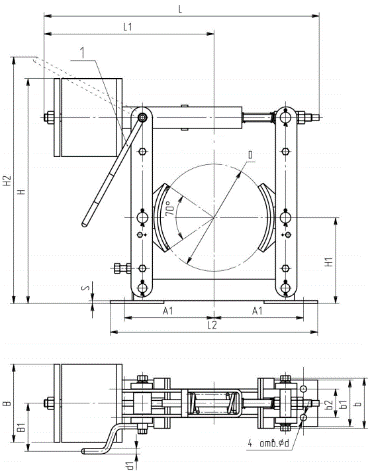

| Тип тормоза | L | L1 | L2 | H | H1 | A1 | B | b | b1 | b2 | D | d | S | d1 | B1 | H2 |
| mm | ||||||||||||||||
| ТКП-100 | 395 | 255 | 250 | 309 | 105 | 110 | 118 | 70 | 70 | 40 | 100 | 13 | 6 | 20 | 89 | 260 |
| ТКП-200 | 565 | 345 | 416 | 454 | 170 | 175 | 168 | 90 | 100 | 60 | 200 | 18 | 8 | 20 | 114 | 380 |
| ТКП-300 | 780 | 480 | 580 | 630 | 240 | 250 | 218 | 140 | 130 | 80 | 300 | 22 | 8 | 20 | 140 | 500 |
Габаритный размер
