Гидравлический плечевой дисковый тормоз серии YPZ2

Описание продукта

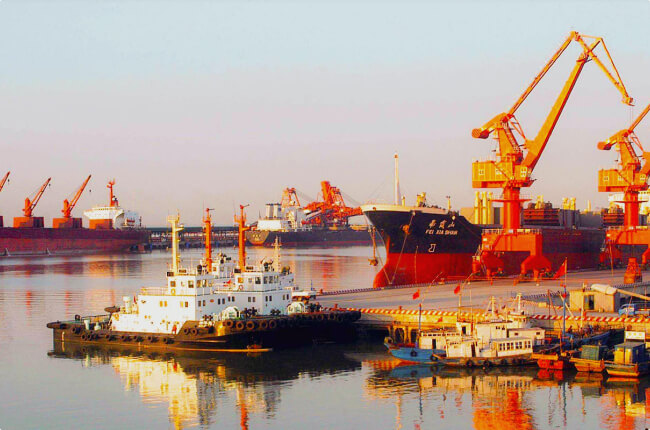

Гидравлические плечевые дисковые тормоза серии YPZ2 в основном используются для торможения различных механизмов в машинах и оборудовании, таких как подъемные, транспортные, металлургические, горные, портовые и строительные установки. Продукт соответствует стандарту JB/ZQ4388-86. При подаче электропитания электрогидравлический толкатель начинает работать, его шток быстро поднимается и, посредством рычажного воздействия, открывает тормозные обкладки (освобождает тормоз). При отключении электропитания шток электрогидравлического толкателя быстро опускается под действием силы тормозной пружины, и через рычажное воздействие закрываются тормозные обкладки (применяется тормоз).

Свойства продукта

Технические данные и размерный график YPZ2 I

Модель толкателя	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	K2	A2	A3	n1	n2	p1	p2	q	n	C2	R	A1	C1	X	V
Ed23/5	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	280	297	80	200
Ed30/5	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	277	297	80	197
Ed50/6	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	317	297	97	254
Ed80/6	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	317	297	97	254
Размеры, связанные с тормозом												Технические параметры
Диаметр тормозного диска (D1)	b1		D2	D3	E	K1	S					Совместимый толкатель			Диаметр тормозного диска (D1)
315	20	30	235	120	118	58	1					Модель	Потребляемая мощность (Вт)	Номинальный ток (А)	315	355	400	450	500	Общий вес (кг)
355	20	30	275	160	138	78						Модель	Потребляемая мощность (Вт)	Номинальный ток (А)	Максимальный тормозной момент (Нм)					Общий вес (кг)
400	20	30	320	205	160	100						Ed23/5	165	0.52	270	320				89
400	20	30	320	205	160	100						Ed30/5	200	0.46	380	440	520			95
450	20	30	370	255	185	125						Ed50/6	210	0.48	645	670	790	910	1000	102
500	20	30	420	305	210	150						Ed80/6	330	1.42	1030	1150	1350	1560	1750	104

Технические данные и размерный чертеж YPZ2 II

Модель толкателя	t	H1	H2	H3	b2	d3	f	9	h1	i1	i2	k2	A2	A3	n1	n2	p1	p2	q	n	C2	R	A1	C1	X	V
Ed50/6	35	985	740	870	120	22	375	375	280	130	130	140	285	270	94	165	230	154	24	15	110	730	311	360	97	254
Ed80/6	35	985	740	870		22	375	375	280	130	130	140	285	270	94	165	230	154	24	15	110	730	311	360	97	254
Ed121/6	35	985	740	870	120	22	375	375	280	130	130	140	285	270	94	165	230	154	24	15	110	730	302	360	120	260
Ed201/6	35	985	740	870		22	375	375	280	130	130	140	285	270	94	165	230	154	24	15	110	730	302	367	120	260
Размеры, связанные с тормозом											Технические параметры
Диаметр тормозного диска (DI)	b1	D2	D3	E	K1	s					Совместимый толкатель			Диаметр тормозного диска (D1)					Общий вес (кг)
450	30	350	180	175	105	1					Модель	Потребляемая мощность (вт)	Номинальный ток (А)	450	500	560	630	710
500	30	400	230	200	130						Модель	Потребляемая мощность (вт)	Номинальный ток (А)	Максимальный тормозной момент (Нм)
560	30	460	290	230	160						Ed50/6	210	0.48	1025	1175	1350			178
560	30	460	290	230	160						Ed80/6	330	1.42	1720	1965	2260	2605		179
630	30	530	360	265	195						Ed121/6	330	1.44	2700	3085	3550	4090	4665	194
630	30	530	360	265	195						Ed201/6	450	1.45	4195	4790	5510	6350	7310	194

Технические данные и размерный чертеж YPZ2 III

Размеры, связанные с тормозом							Технические параметры
Диаметр тормозного диска (D1)	b1	D2	D3	E	K1	S	Совместимый толкатель			Диаметр тормозного диска (D1)						Общий вес (кг)
630	30	500	310	250	170	1	Модель	Потребляемая мощность (вт)	Номинальный ток (А)	630	710	800	900	1000	1250
710	30	580	390	290	210					Максимальный тормозной момент (Нм)
800	30	670	480	335	255		Ed121/6	330	1.44	3750	4500	5000	5600			294
900	30	770	580	385	305		Ed201/6	450	1.45	6305	7315	8450	9710	10970		294
1000	30	870	680	435	355		Ed301/6	550	1.46	9170	10640	12290	14120	15960	20540	295

Примечание: D2 — теоретический диаметр трения; D3 — максимально допустимый внешний диаметр муфты; S — отступное расстояние башмака с каждой стороны.

Технические данные и размерный график YPZ2 IV

Модель толкателя	Hmax	H2	H3	H4	b2	d3	f	9		h1	i1	i2	k2	A1	A2	n1	n2	p1	p2	V	q	n	C2	C1	x	t
Ed23/5	612	400	340	500	56	14	230	270		160	80	150	100	208	198	52	40	133	130	200	14	15	60	215	80	20
Ed30/5																				197
Размеры, связанные с тормозом									Технические параметры
Диаметр тормозного диска (D1)	b1	D2	D3	E	K1	S			Совместимый толкатель			Диаметр тормозного диска (D1)
250	20	200	110	98	61	1			Модель	Потребляемая мощность (вт)	Номинальный ток (А)	250	280	315	355	400	450	500	Общий вес (кг)
280	20	230	140	113	76							Максимальный тормозной момент (Нм)
315	20	260	170	130	93				Ed23/5	160	0.52	200	230	260	300	345	395	445	71
355	20	300	210	150	113				Ed30/5	200	0.46	270	310	355	410	470	540	610	75
400	20	345	255	173	135

Технические данные и размерный чертеж YPZ2 V

Модель толкателя	H1max	H2	H3	H4	b2	d3	f	g		h1	i1	i2	k2	A1	A2	n1	n2	p1	p2	V	q	n	C2	C1	X	t
Ed50/6	1100	537	474	645	75	18	330	360		230	145	145	130	275	228	90	110	165	177	254	25	18	80	260	95	35
Ed80/6
Размеры, связанные с тормозом									Технические параметры
Диаметр тормозного диска (D1)	b1	D2	D3	E	K1	S			Совместимый толкатель			Диаметр тормозного диска (D1)						Общий вес
355	30	275	155	137.5	72.5	1			Модель	Потребляемая мощность (Вт)	Номинальный ток (А)	350	400	450	500	560	630
400	30	320	200	160	95							Максимальный тормозной момент (Нм)
450	30	370	250	185	120				Ed50/6	210	0.48	935	1085	1255	1425	1630	1870	97
500	30	420	300	210	145				Ed80/6	330	1.42		1600	1850	2100	2400	2750	104
560	30	480	360	240	175
630	30	550	430	275	210

Технические данные и размерный чертеж YPZ2 VI

Модель толкателя	H1max		H2	H3	H4	b2	d3	f	9		h1	1		i2	K2	A1		A2	n1	n2	p¹	p2	V	q	n	c2	C1	X	t
Ed121/6	1500		699	636	835	108	27	390	430		280	180		180	160	280		270	102	140	210	195	260	22	20	105	330	120	35
Ed201/6
Ed301/6
Размеры, связанные с тормозом										Технические параметры
Диаметр тормозного диска (D1)		b1		D2	D3	E	K1	s		Совместимый толкатель							Диаметр тормозного диска (D1)										Общий вес (кг)
450		30		350	170	175	95			Модель			Входящая мощность		Номинальный ток (А)		450		500	560	630	710	800	900	1000	1100
500		30		400	240	200	120										Максимальный тормозной момент (Нм)
560		30		460	300	230	150			Ed121/6			330		1.44		2700		3100	3550	4100	4700	5400				220
630		30		530	370	265	185
710		30		610	450	305	225																				220
800		30		700	540	350	270			Ed201/6			450		1.45		4300		5000	5750	6600	7600	8800
900		30		800	640	400	320
1000		30		900	740	450	370			Ed301/6			550		1.46						9700	11200	12800	14700	16500	18150	220
1100		30		1000	840	500	420

Примечание: D2 — Теоретический диаметр трения; D3 — Максимальный допустимый внешний диаметр муфты; S — Расстояние отвода колодки с каждой стороны.

Преимущества продукта

Соответствует немецкому стандарту DIN 15435 и стандарту JB/T 7020-2006;

Устройство с равным расстоянием отвода всегда поддерживает равные расстояния отвода двух тормозных колодок в процессе эксплуатации;

Основные шарнирные точки качания оснащены самоликующимися подшипниками, которые обладают высокой передающей эффективностью, длительным сроком службы и не требуют смазки в процессе эксплуатации;

Тормозная пружина расположена в квадратном пружинном трубке; с одной стороны установлен шкала тормозного момента, которая напрямую отображает тормозной момент, при этом регулировка удобна и наглядна;

Асбест-free тормозные накладки имеют вставной тип, что делает замену удобной и быстрой;

Автоматическое устройство для компенсации износа тормозных колодок поддерживает постоянство зазора между колодками и тормозного момента в процессе эксплуатации;

Определенные дополнительные функции могут быть реализованы за счет установки дополнительных устройств;

Ручное освобождающее устройство

Ограничительный выключатель при освобождении или закрытии выводит сигнал, указывающий, правильно ли освобожден или закрыт тормоз;

Ограничительный выключатель износа тормозных колодок может автоматически выводить сигнал, когда тормозные колодки изнашиваются до предела;

Использование привода серии Ed с запорно-распределительным клапаном позволяет обеспечить запаздывающее закрытие тормоза, гарантируя плавный торможение;
