Рабочие условия
Температура окружающей среды: от -20 °C до +50 °C.
Окружающая рабочая среда не должна содержать горючих, взрывчатых или коррозионных газов.
Относительная влажность воздуха не должна превышать 90%.
Высота места эксплуатации должна соответствовать стандарту ГОСТ 755-2008.
При использовании на открытом воздухе в районах, подвергающихся воздействию дождя, снега, эрозии, а также коррозионных газов и сред, необходимо применять коррозионностойкие изделия.

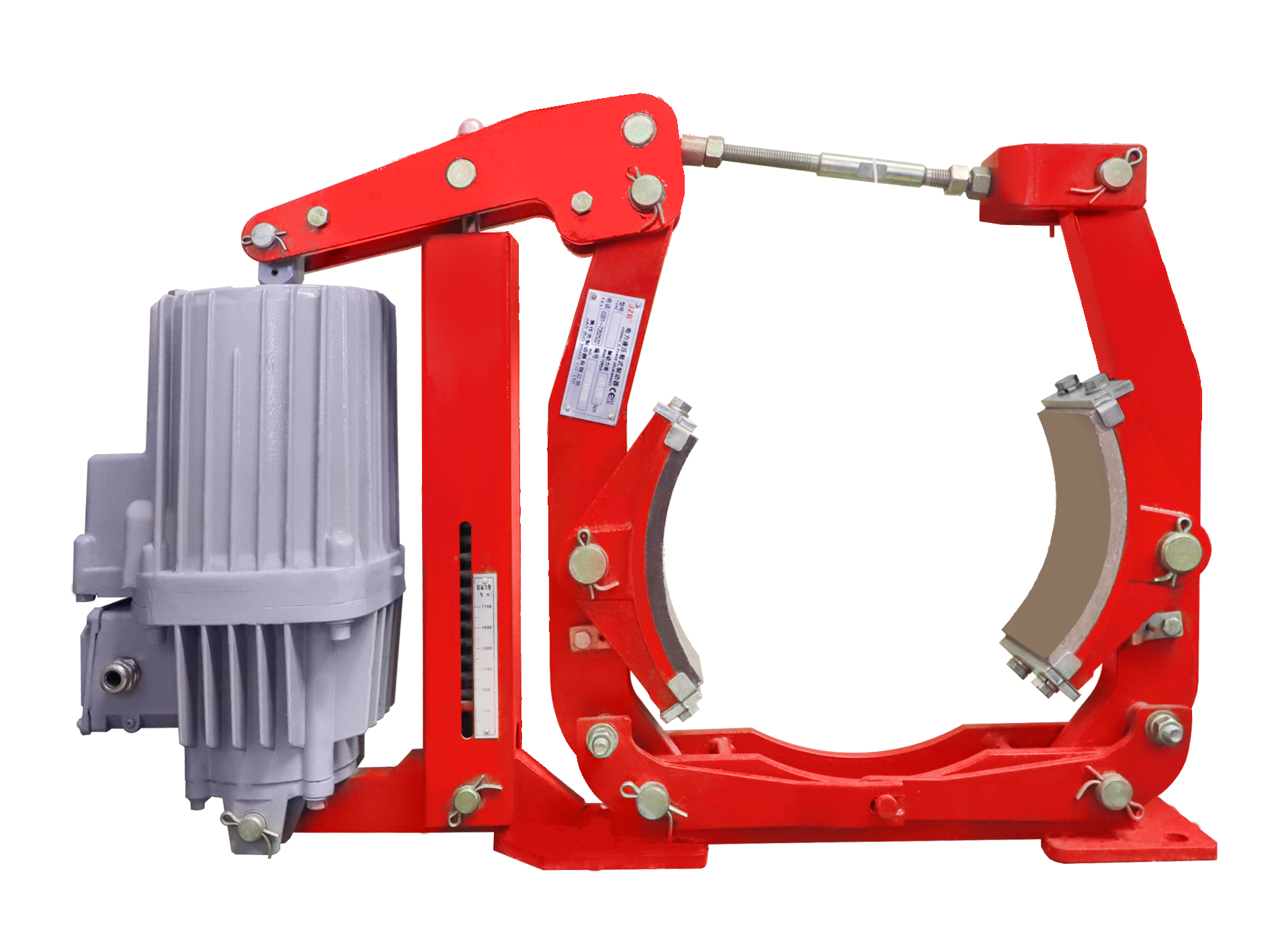

Свойства продукта
| Модель тормоза | Совместимый усилитель | Тормозный момент (Н·м) | Матрица отступа (мм) | A | b | C | D | d | E | F | G1 | G2 | H Hmax | h1 | i | K | M | n | L | G3 | Вес (кг) |
| YW160-E23 | Ed 23/5 | 80-160 | 1.0 | 430 | 65 | 160 | 160 | 14 | 145 | 85 | 145 | 195 | 400/440 | 132 | 55 | 130 | 125 | 8 | 145 | 65 | 32.5 |
| YW200-E23 | Ed 23/5 | 100-200 | 1.0 | 470 | 70 | 160 | 200 | 14 | 175 | 90 | 165 | 265 | 500 | 160 | 55 | 145 | 151 | 10 | 150 | 75 | 35 |
| YW200-E30 | Ed 30/5 | 150-335 | 38 | ||||||||||||||||||
| YW250-E23 | Ed 23/5 | 125-250 | 1.0 | 530 | 90 | 160 | 250 | 18 | 205 | 110 | 200 | 290 | 585 | 190 | 65 | 180 | 180 | 12 | 180 | 100 | 45 |
| YW250-E30 | Ed 30/5 | 180-350 | 533 | 48 | |||||||||||||||||
| YW250-E50 | Ed 50/6 | 300-550 | 570 | 195 | 53 | ||||||||||||||||
| YW250-E80 | Ed 80/6 | 300-970 | 570 | 195 | 56 | ||||||||||||||||
| YW315-E23 | Ed 23/5 | 150-320 | 1.25 | 590 | 110 | 160 | 315 | 18 | 255 | 115 | 245 | 330 | 585 | 230 | 80 | 220 | 207 | 17 | 170 | 135 | 70 |
| YW315-E30 | Ed 30/5 | 200-450 | 195 | ||||||||||||||||||
| YW315-E50 | Ed 50/6 | 315-710 | 620 | 75 | |||||||||||||||||
| YW315-E80 | Ed 80/6 | 630-1240 | 80 | ||||||||||||||||||
| YW400-E30 | Ed 30/5 | 200-470 | 1.25 | 680 | 140 | 160 | 400 | 22 | 310 | 160 | 310 | 420 | 715 | 280 | 100 | 270 | 248 | 14 | 170 | 150 | 138 |
| YW400-E50 | Ed 50/6 | 400-800 | 710 | 195 | |||||||||||||||||
| YW400-E80 | Ed 80/6 | 630-1250 | 140 | ||||||||||||||||||
| YW400-E121 | Ed 121/6 | 1000-2240 | 700 | 240 | 760/775 | 155 | |||||||||||||||
| YW500-E50 | Ed 50/6 | 450-1235 | 1.25 | 810 | 180 | 195 | 500 | 22 | 390 | 180 | 365 | 535 | 815 | 340 | 130 | 325 | 330 | 21 | 180 | 185 | 176 |
| YW500-E80 | Ed 80/6 | 800-1600 | 176 | ||||||||||||||||||
| YW500-E121 | Ed 121/6 | 1250-2500 | 800 | 240 | 835 | 204 | |||||||||||||||
| YW500-E201 | Ed 201/6 | 2000-4000 | 845 | 204 | |||||||||||||||||
| YW630-E121 | Ed 121/6 | 1600-3150 | 1.6 | 925 | 225 | 240 | 630 | 26 | 470 | 220 | 450 | 600 | 1025 | 420 | 170 | 400 | 405 | 20 | 185 | 280 | 310 |
| YW630-E201 | Ed 201/6 | 2500-5000 | 310 | ||||||||||||||||||
| YW630-E301 | Ed 301/6 | 3550-7100 | 315 | ||||||||||||||||||
| YW710-E121 | Ed 121/6 | 1000-3250 | 1.6 | 980 | 255 | 240 | 710 | 27 | 530 | 240 | 500 | 650 | 1135 | 470 | 190 | 450 | 456 | 25 | 220 | 300 | 435 |
| YW710-E201 | Ed 201/6 | 2500-5600 | |||||||||||||||||||
| YW710-E301 | Ed 301/6 | 4000-8000 | 441 | ||||||||||||||||||
| YW800-E301 | Ed 301/12 | 12500 | 2.0 | 1227 | 280 | 240 | 800 | 27 | 600 | 280 | 570 | 830 | 1360 | 530 | 210 | 520 | 476 | 30 | 240 | 310 | 600 |
Преимущества продукта
Основные шарнирные точки качания оснащены самолибрирующимися подшипниками, что обеспечивает высокую передающую эффективность и длительный срок службы.
Тормозный момент отображается напрямую.
Автоматическое компенсационное устройство обеспечивает автоматическую компенсацию при износе тормозных колодок.
Ручной разблокировщик для удобного обслуживания.
Устройство возврата с противоотрывной фиксацией препятствует отрыву тормозных колодок от тормозного диска.
