Устройство заземления картера электропоезда-моторвагона (ЭМУ)

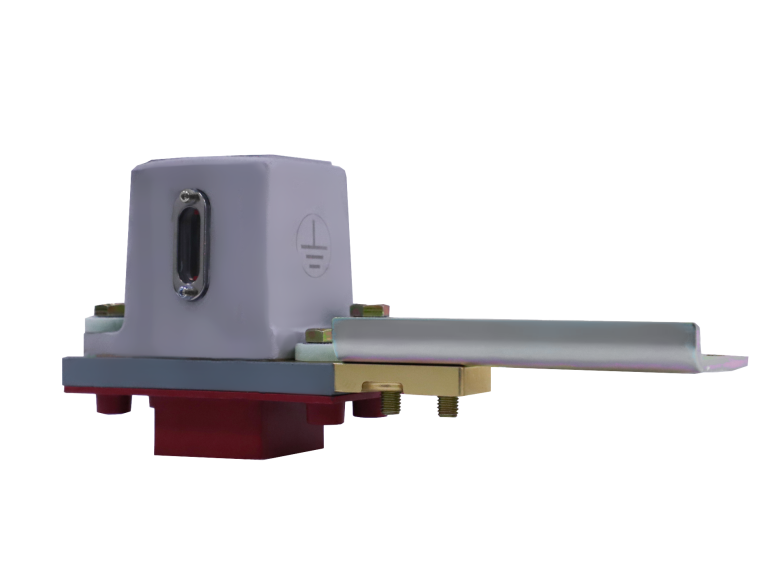

Устройство заземления редуктора электропоезда-моторвагона (ЭМУ) выполнено по кольцевой конструкции с абразивной обработкой. Устройство заземления состоит из таких компонентов, как защитный кожух, угольная щетка, токосъемное кольцо, пружина постоянного усилия, держатель щетки и изоляционные структуры. Токосъемное кольцо, представляющее собой стальное кольцо, насаживается на вал с натягом и поддерживает плотный контакт и трение с угольной щеткой, образуя вместе с ней проводящий контур для обратного тока. Основное тело устройства заземления монтируется на корпусе токосъемного кольца редуктора. Оно содержит угольную щетку и пружину постоянного усилия, которая обеспечивает надежный контакт между угольной щеткой и токосъемным кольцом. Устройство заземления оснащено изоляционной втулкой и изоляционной базой для электрической изоляции основного тела от корпуса токосъемного кольца. Конструкция включает уплотнительные элементы, предотвращающие попадание внешней воды или пыли внутрь устройства. На устройстве заземления предусмотрено смотровое окно, а на угольной щетке нанесена отметка предельного износа, что позволяет контролировать износ угольной щетки в реальном времени без демонтажа устройства заземления редуктора.
