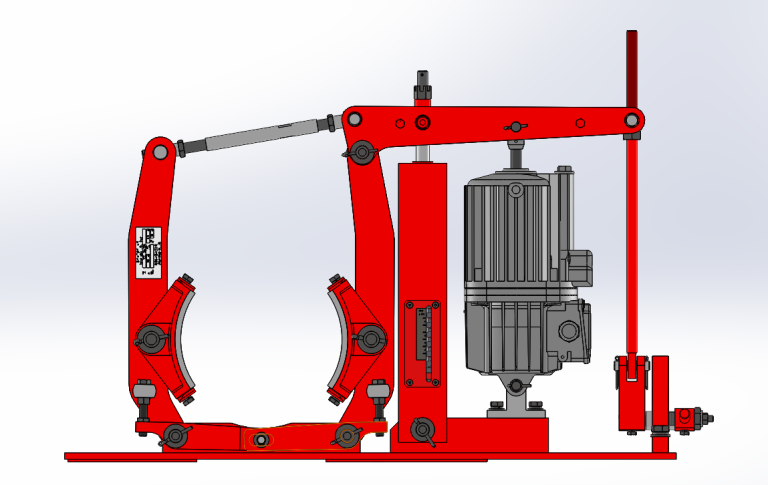

Электрогидравлические барабанные тормоза серии YWZ12

Температура окружающей среды от -20℃ до +50℃;
Относительная влажность воздуха не должна превышать 90%;
В окружающей рабочей среде не должно быть воспламеняющихся, взрывчатых или коррозионных газов;
Высота над уровнем моря, на которой используется оборудование, должна соответствовать стандарту GB755-2008

Бесплатная расценка

link

[email protected]

link

Делиться

Бесплатная цитата

Описание продукта

Размеры установки тормоза данной серии соответствуют стандарту GB6333-86.

Характеристики продукта

Модель тормоза	Совместимый толкатель	Тормозный момент (Н·м)	Отступной прямоугольник (мм)	A	B	B1	B2	b	F	C1	C2	D	d	E	f	f2	H	H1	i	K	L	m	n	n1	Q	Вес (кг)
YWZ₁₂-200/23S	Ed23/5S	80-130	1	720		180	230	80	250	160	220	200	14	260	80		665	160	55	145	820	450	10	5	55	60
YWZ₁₂-200/30S	Ed30/5S	80-200																								65
YWZ₁₂-250/23S	Ed23/5S	100-170	1.2	750		220	260	100	280	200	250	250	18	305	100		774	190	65	180	948	550	10	4	55	85
YWZ₁₂-250/30S	Ed30/5S	100-240																								90
YWZ₁₂-250/50S	Ed50/6S	220-500																								102
YWZ₁₂-315/30S	Ed30/5S	230-280	1.2	830	260			125	280	200	280	315	18	380	150		775	225	80	220	1100		12	4	55	110
YWZ₁₂-315/50S	Ed50/6S	430-550																								120
YWZ₁₂-315/80S	Ed80/6S	430-1050																								127
YWZ₁₂-400/50S	Ed50/6S	510-630	1.5	930	280			160	300	180	300	400	22	440	180		800	280	100	270	1251		14	4	70	170
YWZ₁₂-400/80S	Ed80/6S	510-1000																								170
YWZ₁₂-400/121S	Ed121/6S	820-1800															950									205
YWZ₁₂-500/80S	Ed80/6S	970-1200	2	990	300			200	330	200	330	500	22	510	330		985	335	130	325	1581		16	4	70	250
YWZ₁₂-500/121S	Ed121/6S	970-1200																								275
YWZ₁₂-500/201S	Ed201/6S	1500-3200																								275
YWZ₁₂-630/121S	Ed121/6S	1200-2100	2	1120	360			250	400	260	260	630	27 27	615	240	230	1128	425	170	400	1587		20	8	74	390
YWZ₁₂-630/201S	Ed201/6S	200-3600																								390
YWZ₁₂-630/301S	Ed301/6S	2800-5300																								390
YWZ₁₂-630/301/12S	Ed301/12S	3500-7000		1250	400				440	260	260			615	260	260	1288	425	170	400	1697		20	8	74	480
YWZ₁₂-710/201S	Ed201/6S	2300-4000	2	1220	370			280	410	270	270	710	27 27	675	280	280	1280	475	190	450	1752		20	8	74	520
YWZ₁₂-710/301S	Ed301/6S	3100-6000																								520
YWZ₁₂-710/301/12S	Ed301/12S	4000-8000		1350	400				440	280	280			675	280	280	1328	475	190	450	1887		20	8	74	580
YWZ₁₂-800/301/12S	Ed301/12S	5300-9000	2					320				800

Преимущества продукта

Надежная и безопасная работа, плавное торможение, высокая частота срабатывания;

Оснащен системой возврата с блокировкой, которая всегда поддерживает равномерное отведение колодок с обеих сторон, предотвращая проблему, когда одна из колодок касается тормозного колеса из-за неравномерного возврата;

Основные оси колебаний оснащены самосмазывающимися подшипниками, что обеспечивает высокую эффективность передачи и долговечность, без необходимости смазки в процессе эксплуатации;

Пружины тормоза размещены в пружинном корпусе, и с одной стороны имеется шкала крутящего момента торможения, что облегчает настройку и делает ее наглядной;

Безасбестовые тормозные накладки и тормозные колодки используют конструкцию с защелкивающимся вставным креплением. Это безопасно, надежно и позволяет легко и быстро заменять детали; по запросу клиента можно добавить индикатор подъема.
